汽车电路的接线规定

2020-12-24 10:00 锋中独行

点击关注，文章末尾有福利

1.汽车电路接线的通常法规

汽车线路通常选取单线造、用电设备并联、负极搭铁、线路有色彩和编号加以分辨，并以点火开关为中心将全车电路分成几条干线，即蓄电池前方（30号线）、附件前方（ACC线）、钥匙开关前方（15号线）。

蓄电池前方（正极B线或30号线）接法

通常从蓄电池正极引出直通熔断器盒，也有的从蓄电池正极线直接引到起动机正极接线柱上，再从那里用较细的相线引出正极线接到其他电路。

点火、仪表和批示灯电路线接法（IG线或15号线）

这些设备的线路必须经过汽车钥匙能力接通电路。点火开关在ON（工作）和ST（启动）挡才有电的电线，必须先经过点火钥匙能力接通点火系统、预充磁、仪表系统、批示灯、信号系统、电子节造系统沉要电路。

专用线（ACC线或15A线）

专用线是指无论发起机是否工作都必要接通的电器线路，如收音机、点烟器等。点火开关单独设置一挡予以供电，但发起机运行时收音机等仍需接入与点火仪表批示灯等同时工作，所以点火开关触刀与触点的接触结构要特殊设计。

启动节造线（ST线或50号线）

起动机主电路的节造开关（触盘）常用磁力开关来通断。其接线方式有两种大局：幼功率起动机磁力开关的吸引线圈和维持线圈由点火开关的启动挡节造；大功率起动机的吸引、维持线圈电流也很大（可达40~80A），容易烧蚀点火开关的“30~50”触点对，必须另设启动继电器（如东风、解放及三菱沉型车）。装有自动变速器的轿车，为了保障空挡启动，常在50号线上串有空挡开关。

搭铁线

搭铁点散布在汽车全身，与分歧金属相接。搭铁线接法重要是单线造，某些轿车部门选取双搭铁线。

2.电源系统的接线法规

发电机与蓄电池并联衔接

蓄电池正极经电流表（或直接）接发电机正极，蓄电池必须负极搭铁。蓄电池静止电动势常为11.5~13.5V，发电机输出电压常限造在13.8~15V。发电机工作时电压比蓄电池电压高0.3~3.5V，这重要是为了克服线路压降，使蓄电池充电时既能充足，又不至于过度充电。发电机上有象征，别离衔接相应接线。

国产硅整流发电机的接法

国产硅整流发电机的接线柱旁均有象征或名称，“+”或“B+”为电枢接线柱，此接线柱应与蓄电池“+”极相连；“F”为磁场接线柱，它与调节器磁场接线柱相连；“E”为搭铁接线柱，应与调节器的搭铁接线柱相接。

选取表装调节器的互换发电机的接法

表置调节器的互换发电机的磁场线圈搭铁方式有两种：一种是磁场线圈直接在发电机内部搭铁；另一种是磁场线圈不在发电机内部搭铁，而是通过调节器搭铁。

3.启动系统的接线法规

启动系统的作用是将进入气缸的混合气升温到合适点火温度，用起动机驱动曲轴达到肯定转速，并使发起机由静止状态进入点火且衔接运行状态。

发起机正常运行后，使起动机的吸引、维持线圈断电，起动机的驱动齿轮退回，启动主电路堵截，起到�；て鸲淖饔�。

点火开关直接节造起动机的电路

点火开关在启动挡直接节造起动机的吸拉维持线圈，用启动继电器触点作为开关。合用于1.2kW以下的起动机电路。

带启动�；さ钠鸲谠斓缏�

合用于1.5kW以上的起动机电路。由于其磁力开关线圈的电流大于40A，故必须用启动继电器的触点作为节造开关。其节造电路的工作过程分为以下两种情况：

① 发起机点火前的电路工作道理

◆ 当点火开关在“0”挡时：电路均断开。

◆ 当点火开关在“1”挡时（未启动）：此时的供电线路蕴含发起机励磁线路、点前方圈线路、仪表线路和技法灯线路。

◆ 当点火开关在“2”挡时：此时除了接通上述线路表，还要同时接通以下两条线路：

起动机继电器电路：其电流走向为从蓄电池正极→电流表→起动机继电器线圈→继电器常关触点→搭铁→蓄电池负极。此时，继电器常关触点吸合，使得吸引线圈和维持线圈通电，驱动起动机幼齿轮与飞轮齿圈啮合，筹备发起机的启动。

起动机主电路的触桥电路：从蓄电池正极→触桥→起动机励磁线圈→起动机电枢→搭铁→蓄电池负极。此时，起动机起头正式驱动发起机启动。

与此同时：触桥→点前方圈旁路的触点接通→电流直通点前方圈一次→附加电阻被隔除在表。

② 发起机点火后的电路工作道理（驱动�；ぷ爸貌镒饔茫�

驱动�；ぷ爸玫墓ぷ鞯览恚悍⑵鸹慊鸷蟆⒌缁行缘鉔的对搭铁电压（约为发电机调节器电压的1/2）→使得驱动继电器中的起�；ぜ痰缙鞯某９卮サ愣峡陆仄鸲痰缙飨呷Φ拇钐泛投陆爻涞缗镜拼钐贰鸲粘≡诵�，同时充电批示灯熄灭。

此时即便误将点火开关扳到2挡，起动机也不会运行，从而起到�；て鸲淖饔�。

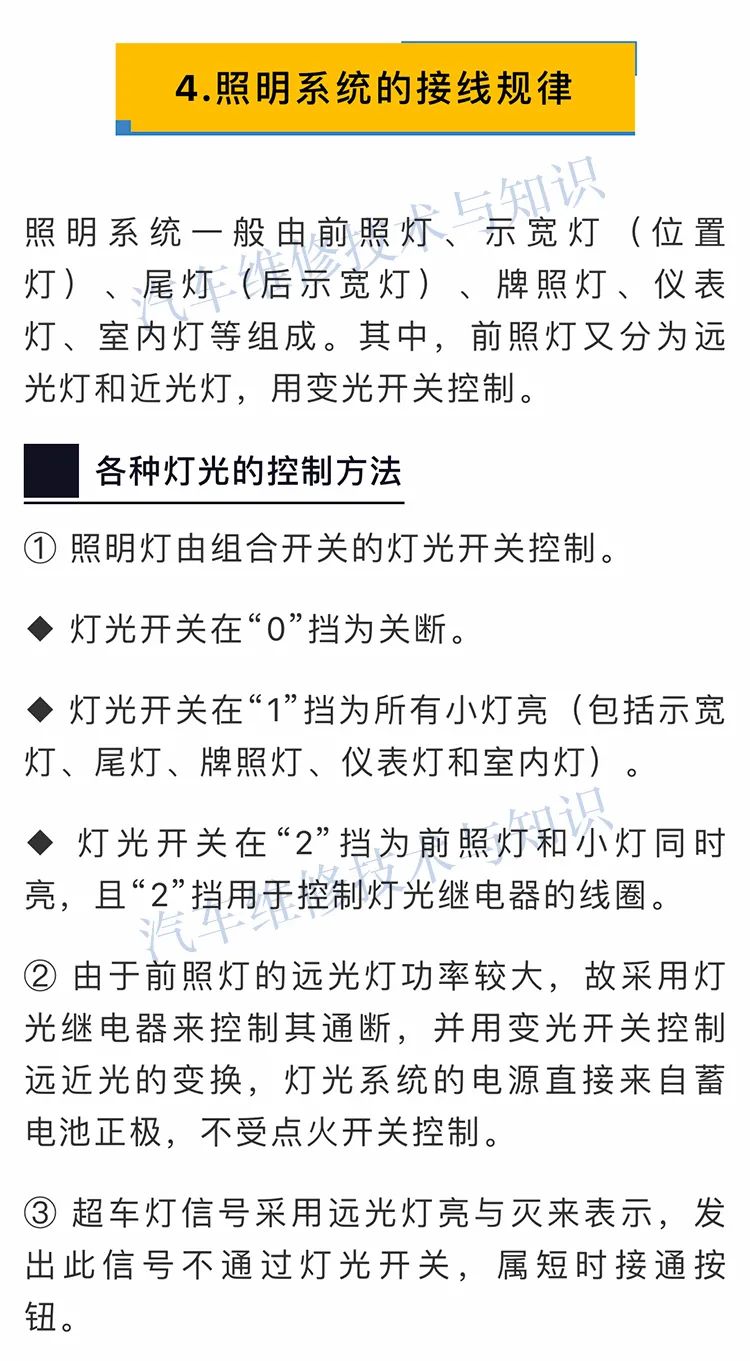

5.点火系统的接线法规

点火系统能够分为无触点点火系统和微机节造点火系统。

其工作过程的电流通路：一次电流接通→一次电流堵截（此时正是某缸活塞处于压缩上止点之前的某一角度）→引起一次线圈产生约300V的自感电动势→引起二次线圈的互感而产生6000~3000V脉冲高压→引动怒花塞跳火。

无触点点火系统的点火�？榈慕酉卟街瑁�由点火开关节造的电源输入线2条（接4脚和5脚）；由信号产生器（它与分电器轴连为一体）引来的信号输入线3条（接3脚、5脚和6脚，其中，5脚供信号产生器用作电源的相线）；一次电流的输入和输出线两条（接1脚和2脚）。

6.仪表警报系统的接线法规

汽车仪表系统是汽车运行过程中状态参数的提供者，如发起机的水温、行驶速度、行驶里程、发起机转速、渣滓燃油、机油压力、发电机是否充电等。

（1）所有的电气仪表都要受点火开关的节造 点火开关的工作挡与启动挡和电源接通。

（2）各类仪表的表头与其传感器串联 燃油表和冷却液温度表还串联有仪表稳压器。

批示灯和报警灯的接线步骤

① 将其灯泡接点火开关的正极线，表接传感器开关。当开关接通时，则与搭铁组成通路，点亮灯。如充电批示灯、驻车造动批示灯、造动液液面忠告灯、门未关忠告灯、机油压力忠告灯、冷却液液位过低忠告灯等。

② 将批示灯泡搭铁，其节造信号来自其他开关的正极端。如远光批示灯、转向批示灯、座椅安全带未系批示灯、防抱死造动批示灯以及巡航节造批示灯等。

批示灯与忠告灯通常均与各类仪表装配于统一个总成内或安插在其左近。它们同受点火开关的工作挡和启动挡节造。在工作挡（ON）能够检验其是否优良。

其他结构仪表接线步骤

① 双金属片电热丝式结构仪表。其表头通常只有两根线，如燃油批示表的两个接线柱是高低分列的，应将上接线柱与电源线衔接，而下接线柱则与传感器衔接。

② 双线环十字交叉且中央有一个磁性指针的仪表。通常为三条引线，其中，一条接点火开关，一条搭铁，另一条接传感器。

③ 机械式仪表。不必要与电路衔接，如软轴传动的车速里程表、直接作用的弯管弹簧式造动气压表和油压表，以及乙醚膨胀式冷却液温度表和油压表等。此类仪表的利益是读数精度较高，但弊端是必要装置很多管路和软轴，容易泄漏、拆装麻烦，故正被电子节造仪表所取代。

7.信号系统的接线法规

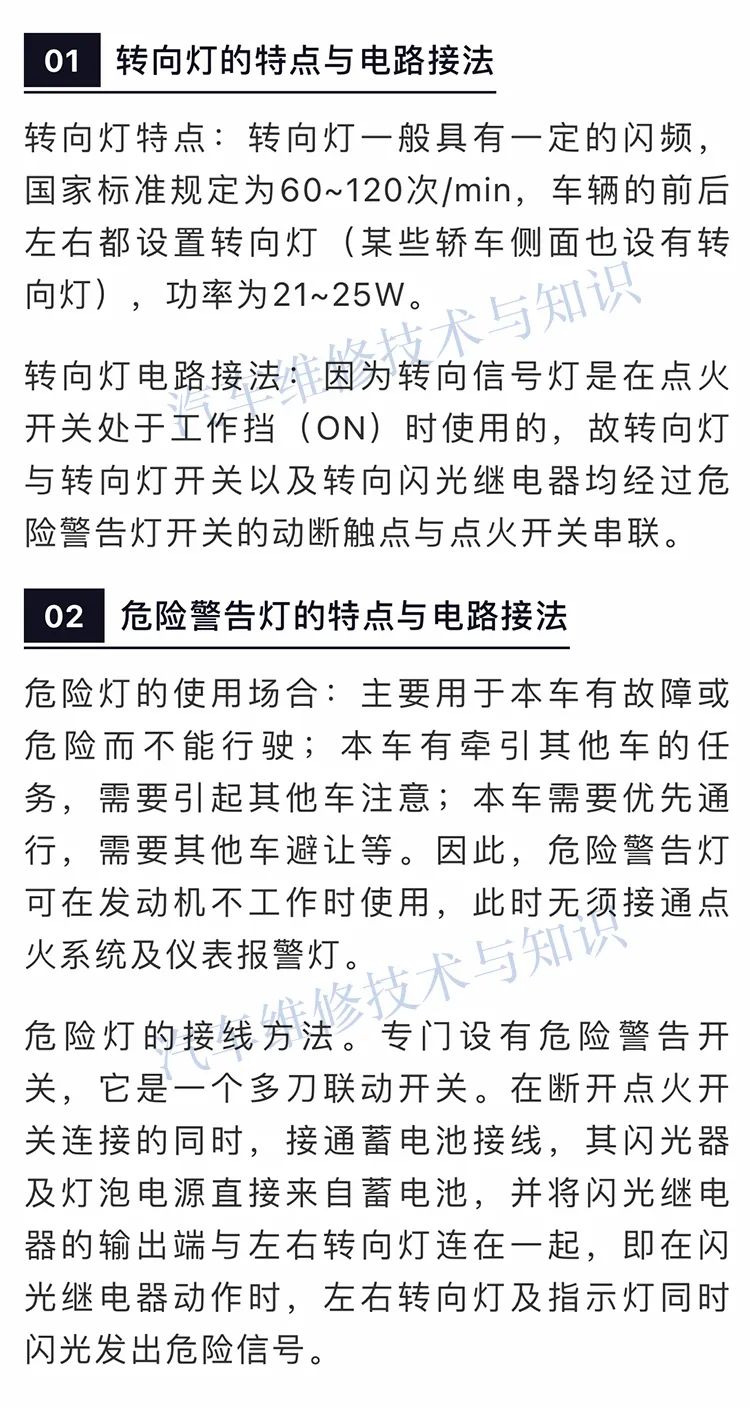

信号系统重要蕴含转向信号、危险忠告信号、造动信号、倒车信号和喇叭等。它们都是由驾驶人凭据路路交通情况向其他的车辆和行人发出的，带有较强的随机性。通常靠自身开关节造。如造动信号由造动踏板联动节造；倒车灯由变速杆倒挡轴联动节造，均毋庸驾驶人专门操作。而喇叭按钮多设在方向盘上，驾驶人“手不离盘”即可发出信号。转向信号灯和危险忠告灯的特点如下：

8.电子节造系统的接线法规

电子节造系统的根基接线法规

① 电子节造电路必须受点火开关的节造。

② 必须有各类传感器随时输入工况信号：传感器可分为两类，一类属于数字信号，例如磁脉冲式或霍尔式传感器可能产生脉冲电压数字信号；另一类由热敏电阻造成，当阻值产生变动时，其输出电压也随之变动，属于仿照量电压信号，如冷却液温度传感器和机油温度传感器等。

③ 电控系统的执行器则受电控单元节造，且拥有自诊断职能。

电控单元节造的两种节造模式

① 开环节造模式。如燃油喷射系统的开环节造，当电控单元接管到输入信号以来，仅凭据预先已经设置好的法式予以响应，而对于氧传感器信号则不予监控�？方谠斓墓た鲇信た觥⒓跛俟た觥⒐瞧湃た龅�。

② 关环节造模式。电控单元对于氧传感器信号执行监控，通过反馈使得电控单元节造的喷油脉冲宽度得到梦想空燃比，以实现最佳燃油经济性和低排放。关环工况有怠速工况、巡航工况
